Hunan Chengxin Optoelectronics Co., Ltd VA LCD ΟΘΟΝΗ

1) [Τύπος οθόνης] VA;
2) [Λειτουργία εμφάνισης] Αρνητική οθόνη.
3) [Συνθήκες Οδήγησης] ΚΑΘΗΚΟΝΤΑ (αριθμός διαδρομών οδήγησης). BIAS (αναλογία τάσης πόλωσης).
4) [Σημείο προβολής] 6:00/12:00/3:00/9:00;
5) [Driving Voltage]: Απαιτείται η τάση οδήγησης που ταιριάζει με τον σχεδιασμό του προϊόντος της εταιρείας σας
6) [Θερμοκρασία] Κανονική θερμοκρασία / Ευρύ εύρος θερμοκρασίας / Εξαιρετικά-ευρύ εύρος θερμοκρασίας.
7) [Διαστάσεις]: Μεγάλο μέγεθος γυαλιού. Μικρό μέγεθος γυαλιού; Μέγεθος περιοχής VA; Διάστιχο PIN/Κατεύθυνση ακίδων PIN.
8) [Απαιτήσεις Μοτίβου]: [Κανονική Διαδικασία] Η απαίτηση πάχους σχεδίου είναι μεγαλύτερη ή ίση με 0,1 mm. Το κενό μεταξύ των σχεδίων είναι μεγαλύτερο ή ίσο με 0,1 mm. η μη ορατή περιοχή είναι -Μεγαλύτερη ή ίση με 1,0 mm (προσαρμοσμένη ανάλογα με τις διαστάσεις και τον τύπο εμφάνισης που εμφανίζεται). Το [Normal Process] απαιτεί αξιολόγηση της μηχανικής διαδικασίας.
9) [Μέθοδος σύνδεσης]: Μεταλλικοί πείροι/αγώγιμες αυτοκόλλητες λωρίδες/χαρτί ζέβρας/FPC.
10) [Χρώμα μεταξοτυπίας]: Για θετική μεταξοτυπία, μπορούν να γίνουν μόνο χοντρές γραμμές. για αρνητική μεταξοτυπία, πρέπει να παρέχονται οι απαιτήσεις χρώματος μεταξοτυπίας.

Στις οθόνες LCD VA (κάθετη ευθυγράμμιση), οι ομοιοτροπικοί υγροί κρύσταλλοι – δηλαδή αυτοί που είναι ευθυγραμμισμένοι κάθετα στην επιφάνεια του υποστρώματος – αλλάζουν παράλληλα με το γυάλινο υπόστρωμα με την εφαρμογή ενός ηλεκτρικού πεδίου που είναι κάθετο στο υπόστρωμα. Αυτό απαιτεί μίγματα υγρών κρυστάλλων με αρνητική διηλεκτρική ανισοτροπία που είναι ευθυγραμμισμένα κάθετα στο ηλεκτρικό πεδίο. Αυτό επιτυγχάνεται με την εισαγωγή πλευρικών πολικών πλευρικών ομάδων σε μεσογόνα μόρια. Όταν δεν εφαρμόζεται τάση, ο ομοιοτροπικός προσανατολισμός των υγρών κρυστάλλων αρχικά παράγει μια σχεδόν ιδανική μαύρη κατάσταση μεταξύ διασταυρούμενων πολωτών. Ως εκ τούτου, οι οθόνες VA χαρακτηρίζονται από εξαιρετικές τιμές αντίθεσης και γενικά λειτουργούν σε κανονική μαύρη λειτουργία. Αυτό σημαίνει ότι η οθόνη είναι μαύρη όταν δεν εφαρμόζεται τάση.

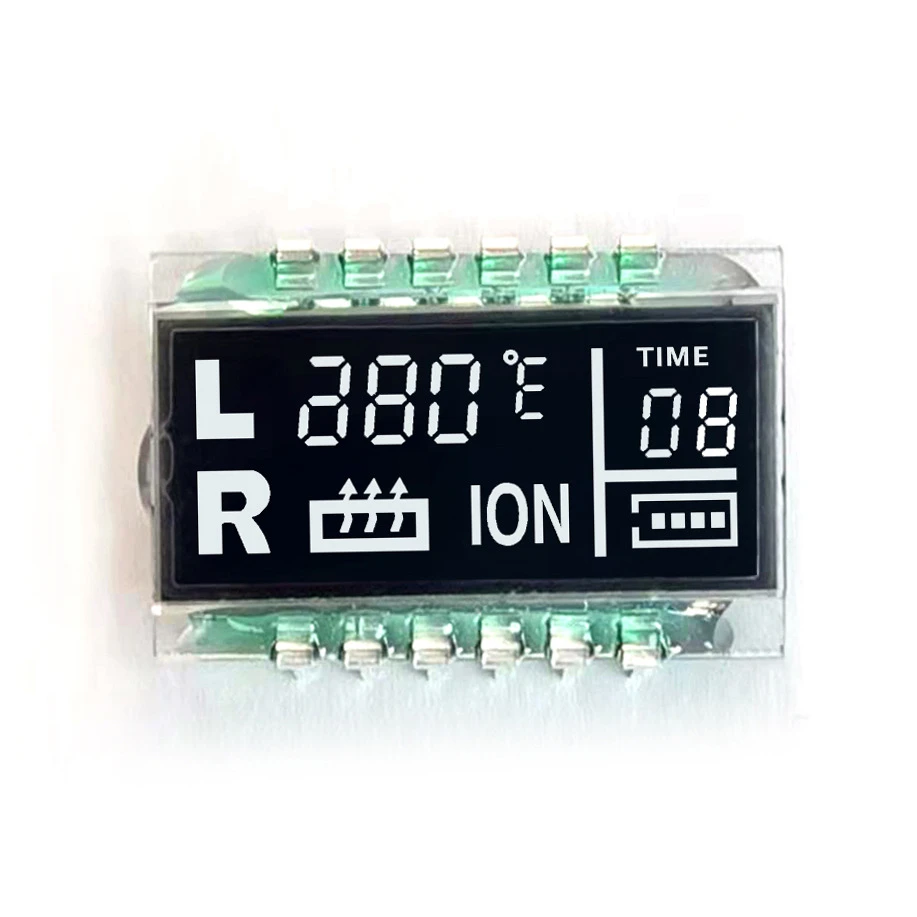

Σχέδιο VA LCD SCREEN
