Εισαγωγή
Η μονόχρωμη οθόνη LCD Spi 240*160 χρησιμοποιείται ευρέως σε ενσωματωμένα συστήματα, βιομηχανικό έλεγχο, ηλεκτρονικά είδη ευρείας κατανάλωσης και σε άλλους τομείς. Η οθόνη υιοθετεί ανάλυση 240×160, παρέχοντας καθαρά και σταθερά εφέ οθόνης, η οποία είναι πολύ κατάλληλη για διάφορες συσκευές που απαιτούν λεπτή παρουσίαση εικόνας και κειμένου.

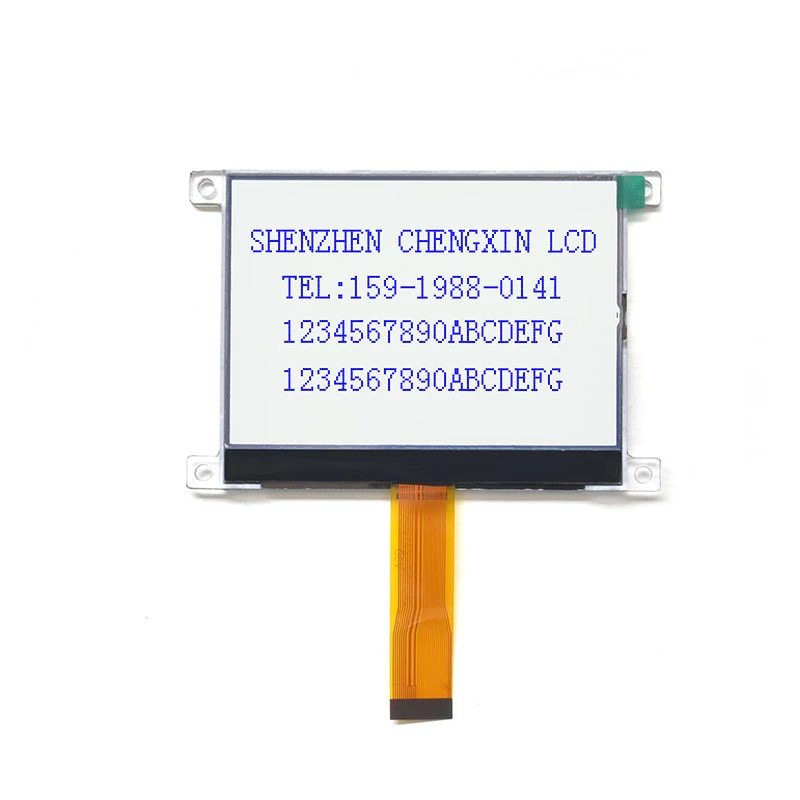

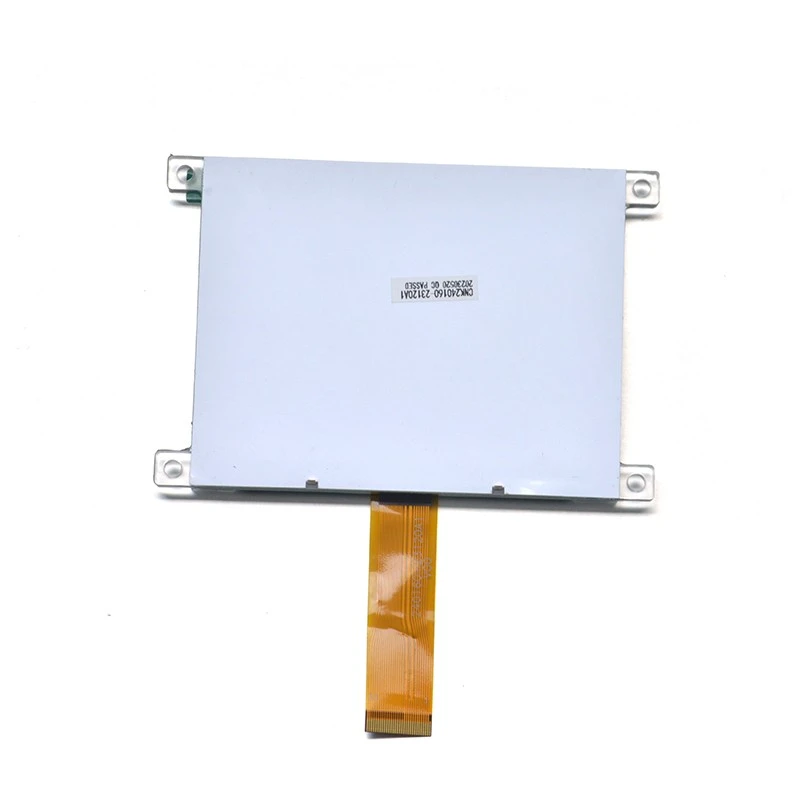

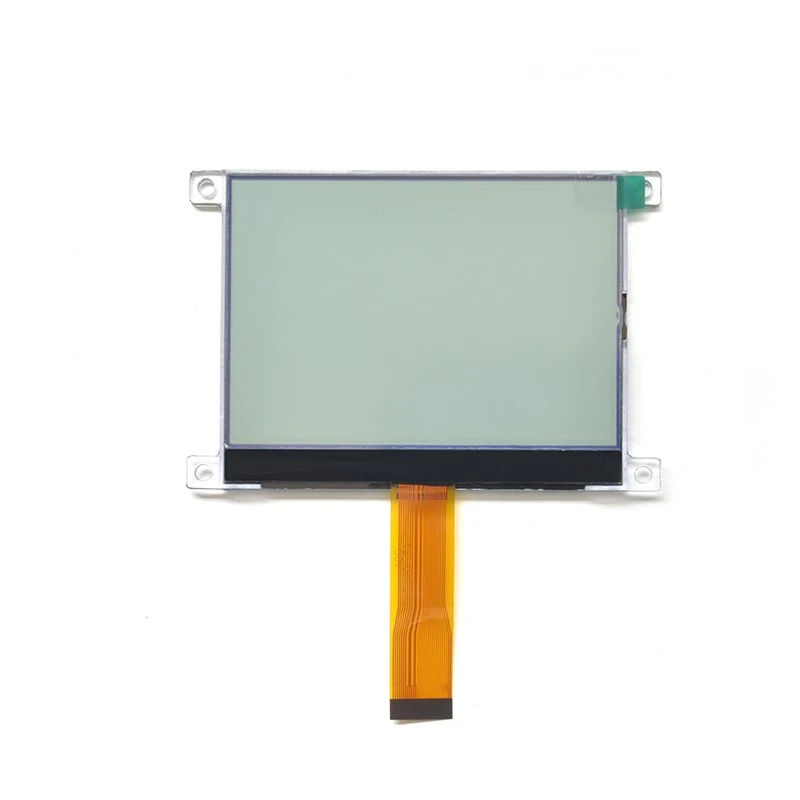

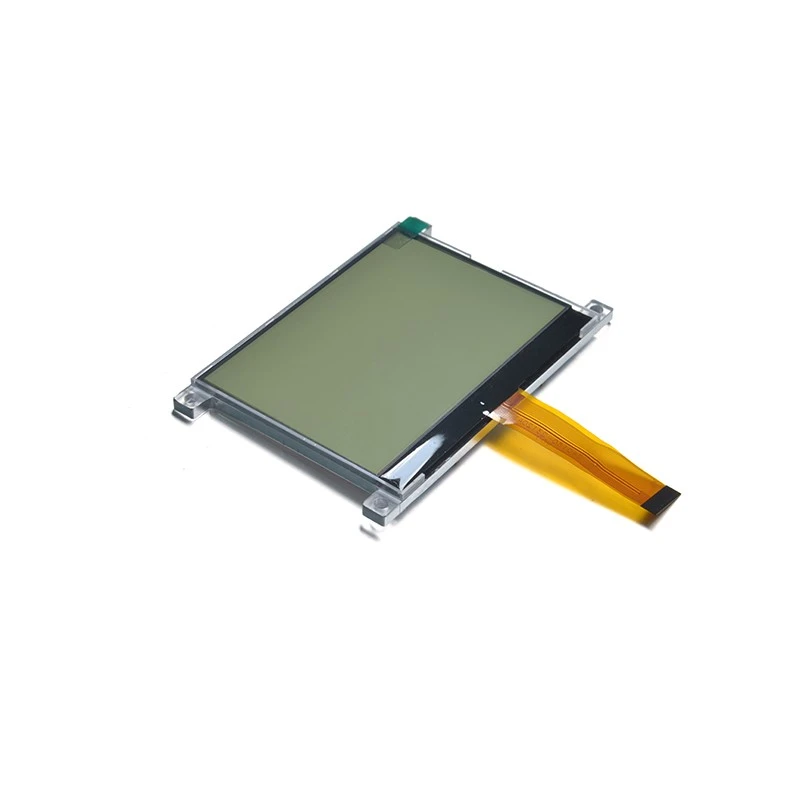

1.προϊόν εικόνα
2.Χαρακτηριστικό προϊόντος
Οθόνη υψηλής ανάλυσης
Η μονόχρωμη οθόνη LCD Spi 240*160 έχει ανάλυση έως και 240x160, η οποία μπορεί να εμφανίσει πιο καθαρές και λεπτομερέστερες εικόνες και κείμενα από τις παραδοσιακές οθόνες χαμηλής ανάλυσης.
Ευρεία γωνία θέασης
Η οθόνη μας χρησιμοποιεί βελτιωμένη τεχνολογία IPS (In-Plane Switching) ή άλλες παρόμοιες τεχνολογίες ευρείας γωνίας θέασης για να διασφαλίσει ότι τα μόρια υγρών κρυστάλλων διατηρούν σχετικά σταθερές οπτικές ιδιότητες σε πολλές γωνίες, μειώνοντας έτσι αποτελεσματικά την παραμόρφωση χρώματος και την εξασθένηση της φωτεινότητας σε διαφορετικές γωνίες θέασης.
Εξαιρετική συμβατότητα
Η οθόνη μας έχει ισχυρή συμβατότητα και υποστηρίζει μια ποικιλία κοινών ελεγκτών και μικροεπεξεργαστών. Είτε πρόκειται για μικροελεγκτή 8-bit χαμηλής κατανάλωσης είτε για ισχυρό επεξεργαστή 32-bit, μπορεί εύκολα να συνδεθεί στην οθόνη για λειτουργίες μετάδοσης δεδομένων και ελέγχου.
Ενσωματωμένα συστήματα και ευφυές υλικό
Η μονόχρωμη οθόνη LCD SPI 240*160 χρησιμοποιείται ευρέως σε ενσωματωμένα συστήματα. Λόγω της χαμηλής κατανάλωσης ενέργειας και της αποτελεσματικής ικανότητας μετάδοσης της διασύνδεσης SPI, είναι μια ιδανική μονάδα οθόνης σε συστήματα μικροελεγκτή και υπολογιστών με ένα chip.
Βιομηχανικός Εξοπλισμός και Πίνακες Ελέγχου
Στον εξοπλισμό βιομηχανικού αυτοματισμού και στα συστήματα ελέγχου, οι οθόνες μας χρησιμοποιούνται ευρέως σε διάφορους πίνακες ελέγχου και μονάδες οθόνης λόγω της υψηλής αξιοπιστίας και σταθερότητάς τους.
Ιατρικός Εξοπλισμός
Οι οθόνες μας χρησιμοποιούνται επίσης ευρέως σε ιατρικό εξοπλισμό, ειδικά σε φορητό εξοπλισμό παρακολούθησης, διαγνωστικά όργανα και εργαλεία διαχείρισης υγείας.
Καταναλωτικά Ηλεκτρονικά
Στον τομέα των ηλεκτρονικών ειδών ευρείας κατανάλωσης, οι οθόνες μας χρησιμοποιούνται σε διάφορα μικρά καταναλωτικά ηλεκτρονικά προϊόντα, όπως ηλεκτρονικά ρολόγια, ηλεκτρονικές ετικέτες, τηλεχειριστήρια, κονσόλες παιχνιδιών κ.λπ.
Όργανα και εξοπλισμός μέτρησης
Σε διάφορα όργανα και εξοπλισμό μέτρησης, τα προϊόντα μας χρησιμοποιούνται συχνά για την εμφάνιση δεδομένων μετρήσεων, πληροφοριών συναγερμού, κατάστασης λειτουργίας και ρυθμίσεων παραμέτρων.
4.Παράμετρος προϊόντος (προδιαγραφή)
|
Μέγεθος μονάδας: 115 (Π ) × 77,8 (Υ) × 6,5 (Τ) mm |
Περιοχή προβολής οθόνης :90(Π) ×61(Υ) mm |
|
Τύπος LCD: FSTN/ΘΕΤΙΚΗ/ΜΕΤΑΛΛΑΚΤΙΚΗ |
Γωνία προβολής: 6 η ώρα |
|
Πρόγραμμα οδήγησης IC:UC1628C |
Τύπος προγράμματος οδήγησης οπίσθιου φωτισμού: Power/3.0+/-0.2V/Λευκό |
|
Κύκλωμα DC σε DC: Ενσωματωμένο |
Βάρος: TBD |
|
ΚΑΡΦΙΤΣΑ |
ΣΥΜΒΟΛΟ |
ΚΑΡΦΙΤΣΑ |
ΣΥΜΒΟΛΟ |
|
|
1 |
ΕΣΔ |
16 |
BM0 |
|
|
2 |
TST4 |
17 |
ΒΜ1 |
|
|
3 |
D7 |
18 |
VSS |
|
|
4 |
D6 |
19 |
VSS |
|
|
5 |
D5 |
20 |
VDD |
|
|
6 |
D4 |
21 |
VDD |
|
|
7 |
D3 |
22 |
VDD |
|
|
8 |
D2 |
23 |
ΒΛΚΝΤΊΝ |
|
|
9 |
D1 |
24 |
VLCDOUT |
|
|
10 |
D0 |
25 |
VB0- |
|
|
11 |
RST |
26 |
VB1- |
|
|
12 |
CS0 |
27 |
VB1+ |
|
|
13 |
CD |
28 |
VD0+ |
|
|
14 |
WR0 |
39 |
ΕΣΔ |
|
|
15 |
WR1 |
30 |
NC |
Εξυπηρέτηση πελατών
Συχνές ερωτήσεις
Ε: Τι είναι μια μονόχρωμη οθόνη SPI LCD 240x160;
Α: Απάντηση: Μια μονόχρωμη οθόνη LCD SPI 240x160 είναι ένας τύπος οθόνης υγρών κρυστάλλων (LCD) που διαθέτει ανάλυση 240 pixel οριζόντια επί 160 pixel κάθετα, εμφανίζοντας εικόνες σε ένα μόνο χρώμα (μονόχρωμη). Χρησιμοποιεί το πρωτόκολλο επικοινωνίας Serial Peripheral Interface (SPI) για τη μεταφορά δεδομένων μεταξύ του μικροελεγκτή και της οθόνης.
Ε: Τι σημαίνει "SPI" στο πλαίσιο αυτής της εμφάνισης;
A: Το SPI (Serial Peripheral Interface) είναι ένα πρωτόκολλο επικοινωνίας που επιτρέπει τη μεταφορά δεδομένων υψηλής ταχύτητας μεταξύ ενός μικροελεγκτή (ή άλλης συσκευής) και της οθόνης. Χρησιμοποιεί μια σειριακή διεπαφή με λιγότερες ακίδες σε σύγκριση με την παράλληλη επικοινωνία, καθιστώντας την ιδανική για ενσωματωμένα συστήματα με περιορισμένες ακίδες GPIO.
Ε: Ποιο είναι το πλεονέκτημα μιας μονόχρωμης οθόνης LCD;
Α: Μια μονόχρωμη οθόνη LCD είναι απλούστερη και φθηνότερη στην κατασκευή σε σύγκριση με τις έγχρωμες οθόνες. Καταναλώνει λιγότερη ενέργεια, παρέχει υψηλότερη αντίθεση για αναγνωσιμότητα και είναι ιδανικό για εφαρμογές όπου το χρώμα δεν είναι απαραίτητο, όπως βασικό κείμενο ή απλές οθόνες γραφικών σε ενσωματωμένα συστήματα.
Ε: Ποια είναι η τυπική περίπτωση χρήσης για μια μονόχρωμη οθόνη SPI LCD 240x160;
Α: Αυτός ο τύπος οθόνης χρησιμοποιείται συνήθως σε ενσωματωμένα συστήματα χαμηλής κατανάλωσης, φορητές συσκευές, ιατρικό εξοπλισμό, βιομηχανικές εφαρμογές και έργα DIY όπου χρειάζεται να εμφανίζονται απλά γραφικά ή κείμενο, όπως ψηφιακά ρολόγια, δείκτες κατάστασης και μικροί πίνακες ελέγχου .
Ε: Πώς η ανάλυση 240x160 επηρεάζει την ποιότητα της εικόνας;
Α: Με ανάλυση 240x160, η οθόνη μπορεί να παρέχει καθαρό κείμενο και βασικά γραφικά, αλλά η ποιότητα της εικόνας δεν είναι τόσο λεπτομερής όσο οι έγχρωμες οθόνες υψηλότερης ανάλυσης. Είναι αρκετό για εφαρμογές όπου η απλότητα και η σαφήνεια είναι πιο σημαντικές από τα γραφικά υψηλής ευκρίνειας.
Ε: Μπορεί μια μονόχρωμη οθόνη SPI LCD 240x160 να εμφανίζει γραφικά;
Α: Ναι, η μονόχρωμη οθόνη LCD SPI 240x160 μπορεί να εμφανίζει απλά γραφικά, όπως εικονίδια, λογότυπα ή σχήματα, αλλά λόγω της μονόχρωμης φύσης της, θα περιοριστεί σε απλά ασπρόμαυρα ή γραφικά σε κλίμακα του γκρι. Οι σύνθετες εικόνες ή τα έγχρωμα γραφικά δεν είναι κατάλληλα για αυτήν την οθόνη.
Ε: Ποια είναι η τυπική κατανάλωση ενέργειας μιας μονόχρωμης οθόνης LCD SPI 240x160;
Α: Η κατανάλωση ενέργειας ποικίλλει ανάλογα με παράγοντες όπως η φωτεινότητα και η χρήση της οθόνης, αλλά γενικά, οι μονόχρωμες οθόνες LCD έχουν χαμηλές απαιτήσεις ενέργειας σε σύγκριση με τις έγχρωμες οθόνες. Συνήθως καταναλώνουν από 5 έως 30 mA ανάλογα με τις ρυθμίσεις οπίσθιου φωτισμού, καθιστώντας τα κατάλληλα για εφαρμογές που τροφοδοτούνται με μπαταρία.
Δημοφιλείς Ετικέτες: 240*160 μονόχρωμη οθόνη LCD spi, Κίνα 240*160 μονόχρωμη οθόνη LCD spi κατασκευαστές, προμηθευτές, εργοστάσιο
