1.Προϊόν Εισαγωγή

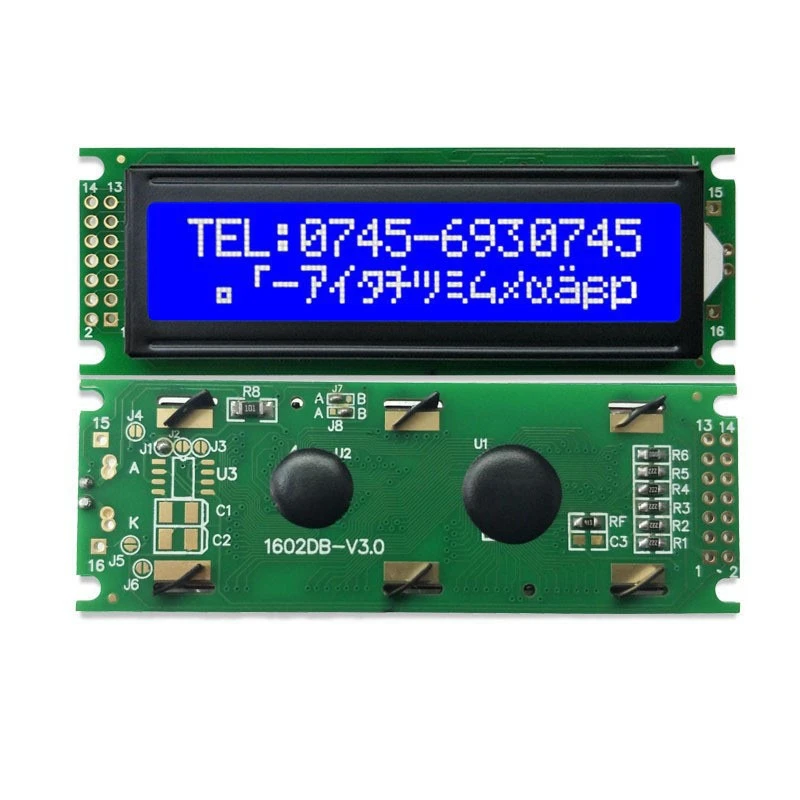

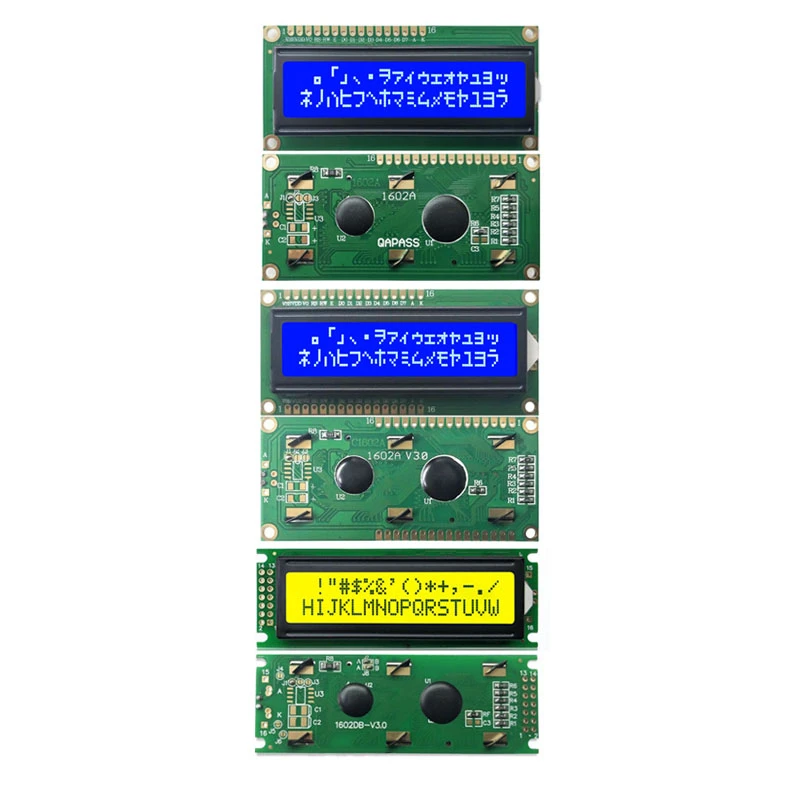

Το 1602 LCD είναι μια κοινή μονάδα LCD χαρακτήρων, η οποία χρησιμοποιείται ευρέως σε διάφορες ηλεκτρονικές συσκευές και ενσωματωμένα συστήματα. Το όνομά του "1602" σημαίνει ότι η οθόνη μπορεί να εμφανίσει 16 στήλες και 2 σειρές χαρακτήρων. Η μονάδα LCD 1602 χρησιμοποιείται ευρέως σε διάφορες ηλεκτρονικές συσκευές και ενσωματωμένα συστήματα για τα απλά, πρακτικά, σταθερά και αξιόπιστα χαρακτηριστικά της.

Παρέχει στους χρήστες σαφή και αξιόπιστη λειτουργία εμφάνισης πληροφοριών κειμένου και αποτελεί σημαντικό μέρος του σχεδιασμού ηλεκτρονικών προϊόντων.

2.Χαρακτηριστικό του προϊόντος

Χαμηλή κατανάλωση ενέργειας:Η οθόνη οθόνης 1602 Cob υιοθετεί τεχνολογία οθόνης υγρών κρυστάλλων, χαμηλή κατανάλωση ενέργειας, κατάλληλη για μακροχρόνια λειτουργία ηλεκτρονικού εξοπλισμού.

Εμφάνιση χαρακτήρων:κατάλληλο για εμφάνιση πληροφοριών κειμένου σταθερής μορφής, όπως αριθμοί, γράμματα, σύμβολα κ.λπ., με καθαρή απεικόνιση.

Απλός έλεγχος:έλεγχος χρησιμοποιώντας τυπική παράλληλη ή σειριακή διεπαφή, εύκολη σύνδεση με διάφορους μικροελεγκτές και ενσωματωμένα συστήματα.

Σταθερό και αξιόπιστο:απλή δομή, σταθερή και αξιόπιστη, κατάλληλη για μακροπρόθεσμες απαιτήσεις λειτουργίας σε βιομηχανικά περιβάλλοντα.

Σχετικά χαμηλή τιμή, υψηλή οικονομική απόδοση. Ωστόσο, μπορεί να εμφανίσει μόνο έναν περιορισμένο αριθμό χαρακτήρων και γραμμών, που δεν είναι κατάλληλοι για εμφάνιση σύνθετων γραφικών.

3.Προϊόν εφαρμογή

Το 1602LCM χρησιμοποιείται ευρέως στα ακόλουθα πεδία:

Καταναλωτικά Ηλεκτρονικά Προϊόντα:όπως αριθμομηχανές, ηλεκτρονικά ρολόγια και άλλες μικρές ηλεκτρονικές συσκευές.

Βιομηχανικός Έλεγχος:χρησιμοποιείται για την εμφάνιση κατάστασης και τη διεπαφή λειτουργίας διαφόρων βιομηχανικών οργάνων και εξοπλισμού.

Ενσωματωμένο σύστημα:ως μονάδα εμφάνισης πληροφοριών στην ενσωματωμένη πλατφόρμα ανάπτυξης, που χρησιμοποιείται για την εμφάνιση της κατάστασης του συστήματος, πληροφοριών εντοπισμού σφαλμάτων κ.λπ.

4.Απαιτήσεις

Για να εξασφαλίσετε την κανονική λειτουργία και τη βέλτιστη εμφάνιση της οθόνης LCD 1602, πρέπει να δώσετε προσοχή στις ακόλουθες απαιτήσεις χρήσης:

Τάση τροφοδοσίας:Ανάλογα με το συγκεκριμένο μοντέλο, είναι συνήθως 3,3V ή 5V και πρέπει να διασφαλιστεί ότι ταιριάζει με το επίπεδο του ελεγκτή.

Διεπαφή ελέγχου:Επιβεβαιώστε τη διεπαφή ελέγχου που χρησιμοποιείται, όπως η παράλληλη διασύνδεση (συνήθως απαιτεί πολλαπλούς ακροδέκτες ελέγχου) ή τη σειριακή διεπαφή (αποθηκεύει τις ακίδες ελέγχου αλλά μικρότερη ταχύτητα).

Περιβαλλοντικές συνθήκες:Αποφύγετε τη μακροχρόνια έκθεση σε υψηλές θερμοκρασίες, υψηλή υγρασία και περιβάλλοντα με σκόνη για να αποφύγετε να επηρεάσετε το εφέ και τη διάρκεια ζωής της οθόνης LCD.

5.Παράμετρος προϊόντος (προδιαγραφή)

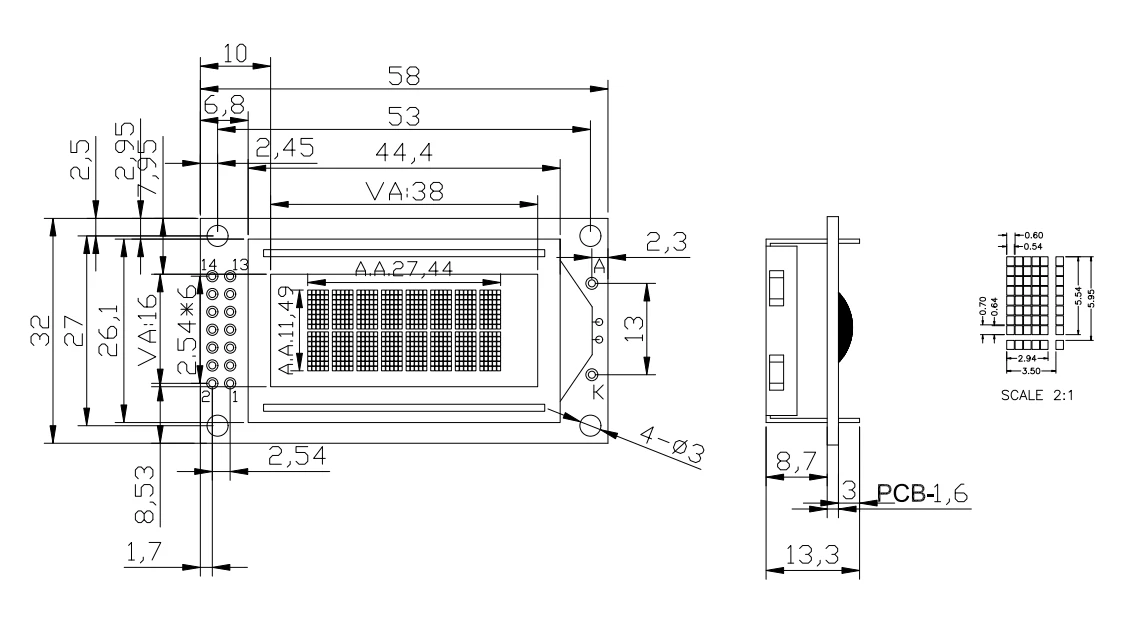

Μέγεθος μονάδας: 58..5X32.5X13.3mm	Περιοχή προβολής οθόνης: 38X16mm
Τύπος LCD: STN/ΘΕΤΙΚΗ/ΜΕΤΑΦΟΡΑ	Γωνία προβολής: 6 η ώρα
IC προγράμματος οδήγησης: ST7920 Ή ισοδύναμο	Τύπος προγράμματος οδήγησης οπίσθιου φωτισμού: Power/3.1V/HITE
Κύκλωμα DC σε DC: Ενσωματωμένο	Βάρος: TBD

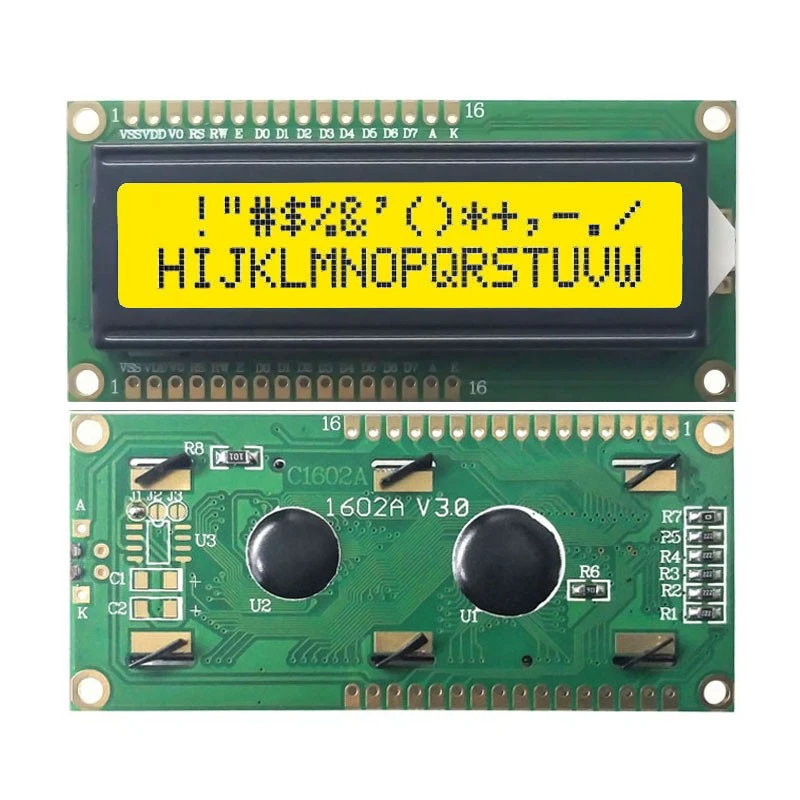

ΚΑΡΦΙΤΣΑ	ΣΥΜΒΟΛΟ
1	VSS
2	Vdd
3	Βο
4	ΔΣ
5	R/W
6	E
7	DB0
8	ΣΠ1
9	ΣΠ2
10	ΣΠ3
11	ΣΠ4
12	ΣΠ5
13	ΣΠ6
14	ΣΠ7
15	A
16	K
