Εισαγωγή
Το διψήφιο LED Seven Segment είναι ένα κοινό στοιχείο ψηφιακής οθόνης, το οποίο χρησιμοποιείται ευρέως σε διάφορες ηλεκτρονικές συσκευές, όπως μετρητές, θερμόμετρα, μετρητές, ηλεκτρονικά ρολόγια κ.λπ. Αυτό το προϊόν εμφανίζει τους αριθμούς 0 έως το 9 μέσω διαφορετικών συνδυασμοί επτά λυχνιών LED. Έχει απλή δομή και μπορεί να καλύψει διάφορες ανάγκες ψηφιακής οθόνης.

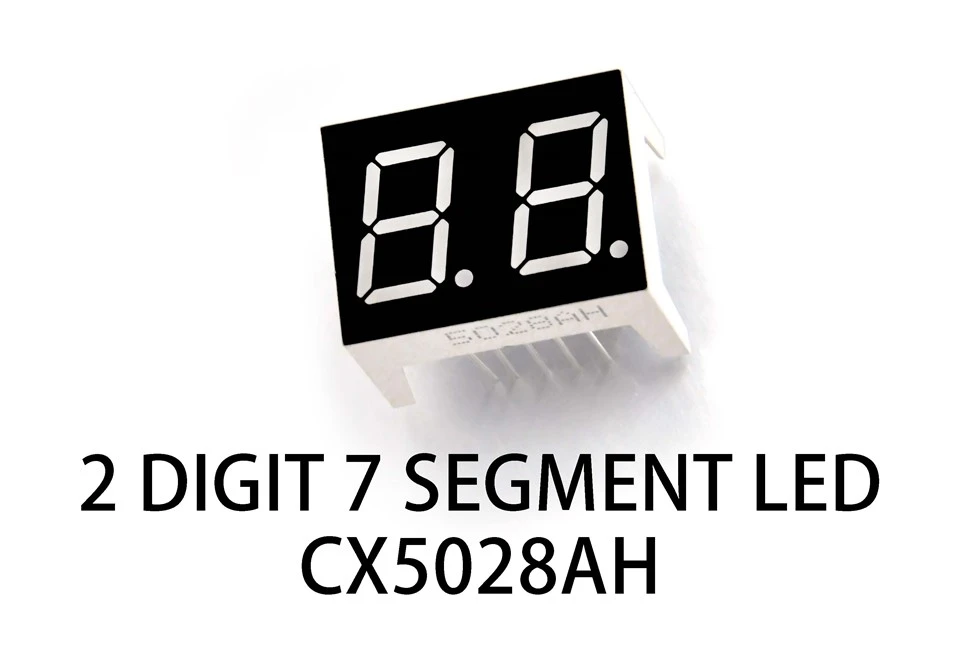

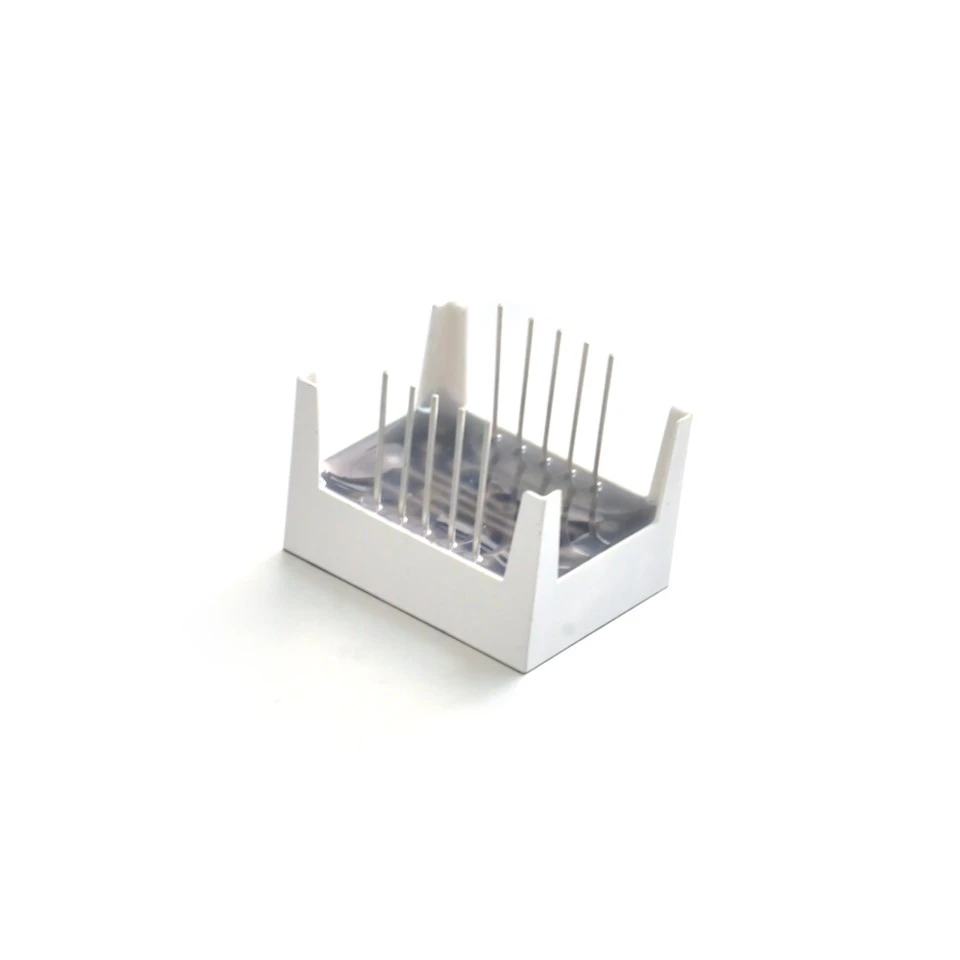

1.προϊόν εικόνα
2. Χαρακτηριστικό προϊόντος
Ένδειξη υψηλής φωτεινότητας
Τα διψήφια LED Seven Segment χρησιμοποιούν διόδους εκπομπής φωτός LED υψηλής φωτεινότητας, συνήθως με εύρος φωτεινότητας 1500-2000mcd. Σε σύγκριση με τις παραδοσιακές οθόνες LCD, οι οθόνες LED μπορούν να παρέχουν πιο καθαρά και φωτεινότερα εφέ οθόνης σε περιβάλλοντα ισχυρού ή χαμηλού φωτισμού.
Εξαιρετική συμβατότητα
Τα προϊόντα μας υποστηρίζουν μια ποικιλία μεθόδων διασύνδεσης, όπως TTL, I2C, κ.λπ., οι οποίες είναι βολικές για τους χρήστες να συνδέονται και να ελέγχουν σύμφωνα με τις πραγματικές ανάγκες. Ταυτόχρονα, οι χρήστες μπορούν επίσης να προσαρμόσουν το περιεχόμενο εμφάνισης μέσω προγραμματισμού για την κάλυψη εξατομικευμένων αναγκών.
Μεγάλη διάρκεια ζωής
Ο μέσος χρόνος μεταξύ των αστοχιών (MTBF) των προϊόντων μας έχει φτάσει τις 40,000 ώρες, πράγμα που σημαίνει ότι υπό κανονικές συνθήκες χρήσης, οι χρήστες μπορούν να περιμένουν περισσότερα από πέντε χρόνια σταθερής λειτουργίας. Σε σύγκριση με τα συνηθισμένα προϊόντα LED, αυτός ο δείκτης έχει αυξηθεί κατά περίπου 25%.
Ψηφιακή καταμέτρηση και απεικόνιση
Οι διψήφιες οθόνες LED 7-τμήματος χρησιμοποιούνται ευρέως σε συσκευές που πρέπει να εμφανίζουν αριθμούς, όπως μετρητές, μετρητές ροής, χρονόμετρα κ.λπ.
Ηλεκτρονικά Όργανα
Μεταξύ των διαφόρων ηλεκτρονικών οργάνων, οι οθόνες μας χρησιμοποιούνται ευρέως για την εμφάνιση δεδομένων όπως τάση, ρεύμα, θερμοκρασία κ.λπ.
Οικιακές Συσκευές
Οι οθόνες LED μας χρησιμοποιούνται επίσης ευρέως σε οικιακές συσκευές. Για παράδειγμα, σε οικιακές συσκευές όπως φούρνοι μικροκυμάτων, ψυγεία και κλιματιστικά, χρησιμοποιούνται συνήθως για την εμφάνιση πληροφοριών όπως η κατάσταση λειτουργίας, οι ρυθμίσεις θερμοκρασίας και τα χρονόμετρα.
Ηλεκτρονικά Αυτοκινήτων
Τα προϊόντα μας χρησιμοποιούνται επίσης ευρέως στον τομέα των ηλεκτρονικών αυτοκινήτων για την εμφάνιση πληροφοριών όπως η ταχύτητα του οχήματος, το επίπεδο καυσίμου και η θερμοκρασία.
Συχνές ερωτήσεις
Ε: Τι είναι ένα διψήφιο LED επτά τμημάτων;
A: Μια διψήφια οθόνη LED επτά τμημάτων αποτελείται από δύο σετ επτά μεμονωμένων τμημάτων LED, διατεταγμένα ώστε να εμφανίζουν αριθμητικά ψηφία (0-9). Κάθε ψηφίο μπορεί να ελεγχθεί για να εμφανίζει έναν αριθμό φωτίζοντας συγκεκριμένα τμήματα και τα δύο ψηφία χρησιμοποιούνται για την εμφάνιση διψήφιων αριθμών.
Ε: Πώς λειτουργεί ένα διψήφιο LED επτά τμημάτων;
A: Μια διψήφια οθόνη LED επτά τμημάτων λειτουργεί ενεργοποιώντας συγκεκριμένα τμήματα κάθε ψηφίου για να σχηματιστούν αριθμούς. Κάθε ψηφίο αντιπροσωπεύεται από 7 τμήματα και ο συνδυασμός αυτών των τμημάτων μπορεί να εμφανίσει οποιοδήποτε ψηφίο από 0 έως 9. Τα δύο ψηφία ελέγχονται μεμονωμένα, συνήθως με πολυπλεξία.
Ε: Ποιες είναι οι εφαρμογές μιας διψήφιας οθόνης LED επτά τμημάτων;
Α: Οι οθόνες LED δύο ψηφίων επτά τμημάτων χρησιμοποιούνται συνήθως σε εφαρμογές όπου η εμφάνιση διψήφιων αριθμών είναι απαραίτητη, όπως σε ψηφιακά ρολόγια, μετρητές, βολτόμετρα, θερμόμετρα και άλλες συσκευές που απαιτούν αριθμητικές ενδείξεις.
Ε: Πώς ελέγχονται τα τμήματα ενός διψήφιου LED επτά τμημάτων;
Α: Κάθε τμήμα ενός διψήφιου LED επτά τμημάτων ελέγχεται εφαρμόζοντας τάση στην άνοδο ή την κάθοδο του (ανάλογα με το αν η οθόνη είναι κοινή άνοδος ή κοινή κάθοδος). Ένας ελεγκτής ή ένας μικροελεγκτής οδηγεί τα LED ενεργοποιώντας τα κατάλληλα τμήματα για να σχηματίσουν το επιθυμητό ψηφίο.
Ε: Ποια είναι η διαφορά μεταξύ της κοινής ανόδου και της κοινής καθόδου δύο ψηφίων επτά τμημάτων LED;
Α: Σε ένα LED δύο ψηφίων επτά τμημάτων κοινής ανόδου, οι άνοδοι όλων των τμημάτων συνδέονται σε έναν κοινό πείρο και τα ψηφία ανάβουν εφαρμόζοντας χαμηλή τάση στις αντίστοιχες καθόδους. Σε μια κοινή οθόνη καθόδου, οι κάθοδοι όλων των τμημάτων συνδέονται σε έναν κοινό πείρο και τα ψηφία ανάβουν εφαρμόζοντας υψηλή τάση στις αντίστοιχες ανόδους.
Ε: Τι είναι η πολυπλεξία σε μια οθόνη LED δύο ψηφίων επτά τμημάτων;
Α: Η πολυπλεξία είναι μια τεχνική όπου και τα δύο ψηφία μιας διψήφιας οθόνης επτά τμημάτων LED ελέγχονται με ταχεία εναλλαγή μεταξύ τους. Κάθε ψηφίο ενεργοποιείται για μια σύντομη στιγμή και η εναλλαγή γίνεται τόσο γρήγορα που το ανθρώπινο μάτι αντιλαμβάνεται και τα δύο ψηφία ως συνεχώς φωτισμένα, αποτρέποντας το τρεμόπαιγμα.
Ε: Πώς ελέγχεται η φωτεινότητα ενός διψήφιου LED Seven Segment;
Α: Η φωτεινότητα μιας οθόνης LED δύο ψηφίων επτά τμημάτων ελέγχεται ρυθμίζοντας το ρεύμα που διαρρέει κάθε τμήμα. Συνήθως, η διαμόρφωση πλάτους παλμού (PWM) χρησιμοποιείται για τον έλεγχο της φωτεινότητας προσαρμόζοντας τον κύκλο λειτουργίας του σήματος που αποστέλλεται στα LED.
Ε: Τι τύπος κυκλώματος χρειάζεται για την οδήγηση ενός διψήφιου LED επτά τμημάτων;
Α: Για να οδηγείτε ένα διψήφιο LED επτά τμημάτων, απαιτείται ένας μικροελεγκτής ή ένα ειδικό κύκλωμα προγράμματος οδήγησης οθόνης. Ο οδηγός ελέγχει κάθε ψηφίο μέσω της πολυπλεξίας και διασφαλίζει ότι ανάβουν τα σωστά τμήματα κάθε ψηφίου. Συχνά, τα τρανζίστορ ή τα IC οδηγών χρησιμοποιούνται για την εναλλαγή υψηλότερων ρευμάτων που απαιτούνται για τα τμήματα.
Ε: Ποια είναι η τυπική τάση και ρεύμα που απαιτούνται για ένα διψήφιο LED επτά τμημάτων;
Α: Μια διψήφια επτά τμημάτων LED λειτουργεί συνήθως με τάση προς τα εμπρός περίπου 1,8 V έως 3,2 V, ανάλογα με το χρώμα του LED (κόκκινο, πράσινο, κίτρινο, κ.λπ.). Το ρεύμα που απαιτείται ανά τμήμα είναι συνήθως περίπου 10mA έως 20mA, με το συνολικό ρεύμα να εξαρτάται από το πόσα τμήματα ανάβουν κάθε δεδομένη στιγμή.
Ε: Ποια είναι τα πλεονεκτήματα της χρήσης μιας διψήφιας οθόνης LED επτά τμημάτων;
Α: Τα πλεονεκτήματα των οθονών LED δύο ψηφίων επτά τμημάτων περιλαμβάνουν την απλότητα, το χαμηλό κόστος, την ευκολία χρήσης και τη χαμηλή κατανάλωση ενέργειας. Παρέχουν σαφείς, ευανάγνωστες αριθμητικές οθόνες και χρησιμοποιούνται συνήθως σε εφαρμογές όπου απαιτούνται μικρές, συμπαγείς αριθμητικές οθόνες.
.
